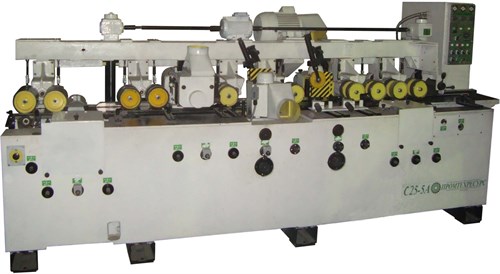

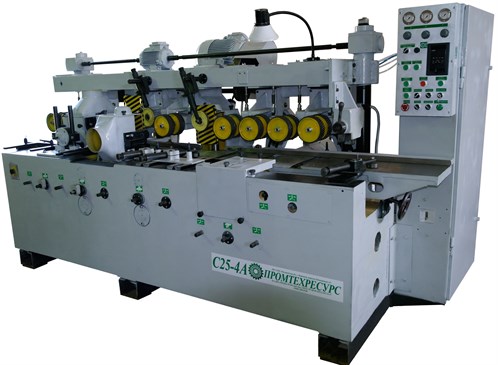

Станки строгальные (продольно-фрезерные) четырехсторонние предназначены для плоского и профильного фрезерования досок, брусков, брусьев и планок, а так же изготовления домостроительного бруса больших сечений. Область применения - деревообрабатывающие производства. В зависимости от модели имеют различное количество суппортов расположенных по классической схеме. Профильные работы могут выполняться боковыми, верхней и калевочной фрезами. Для деления обрабатываемого материала по ширине на шпиндель калевочного суппорта могут быть установлены пилы.
|
НАИМЕНОВАНИЕ ПАРАМЕТРОВ
|
ДАННЫЕ
|
|
1. Ширина обрабатываемой заготовки, мм: min - max
|
50 - 260
|
|
2. Толщина обрабатываемой заготовки, мм: min - max
|
12 - 230
|
|
3. Наименьшие размеры обработанного изделия, мм: толщина / ширина
|
10 / 45
|
|
4. Наименьшая длина одиночно обрабатываемой заготовки, мм
|
630*
|
|
5. Наибольший припуск при обработке цилиндрическими фрезами, мм
|
7
|
|
6. Наибольшая глубина обрабатываемого профиля, мм
|
15
|
|
7. Наибольшая толщина заготовки при продольной распиловке, мм**
|
40**
|
|
8. Скорость подачи обрабатываемой заготовки (бесступенчатая), м/мин***
|
3 - 22***
|
|
9. Количество шпинделей, шт.****
|
4 - 5****
|
|
10. Электродвигатели горизонтальных суппортов, кВт****
|
7,5 - 11
|
|
11. Электродвигатели вертикальных суппортов, кВт****
|
7,5 - 15
|
|
12. Электродвигатель привода подачи, кВт
|
4,0
|
|
13. Диаметры шпинделей, мм****
|
50h6****
|
|
14. Частота вращения фрез, об/мин, не менее
|
5600
|
|
15. Диаметр цилиндрических фрез, мм
|
140
|
|
16. Диаметр профильных фрез, мм (min – max)
|
125…203
|
|
17. Положение калевочного суппорта****
|
низ
|
|
18. Диаметр пил, устанавливаемых на шпиндель калевочного суппорта, мм
|
250
|
|
19. Габаритные размеры станка, мм: длина**** х ширина х высота
|
3750 х 1315 х 1570
|
|
20. Масса станка, кг, не более****
|
5200
|
*Базовая комплектация: ЗИП, цилиндрические фрезы двух горизонтальных и двух вертикальных суппортов.
** При наличии калевочного суппорта.
*** При установке частотно-регулируемого привода подачи. Возможна установка вариатора (скорость 6-35 м/мин) или ступенчатого привода (3 скорости подачи)
**** Мощность электродвигателей, диаметр шпинделей, количество и положение пятого суппорта определяется по согласованию с ЗАКАЗЧИКОМ в зависимости от предназначения станка по сечению обрабатываемой заготовки.
Возможно изменение технических характеристик станка по желанию клиента.
Возможна дополнительная комплектация дереворежущим профильным инструментом.
